Bilyali vintli gayka

Tianjin OuNaiDa Transmissions Technology Co., Ltd. Xitoyda vida vintli gaykaning etakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biridir. Agar siz yuqori sifatli vintli vintni sotib olmoqchi bo'lsangiz, fabrikamizdan ko'proq ma'lumot olishga xush kelibsiz. Bundan tashqari, maxsus xizmat mavjud.

Aynan singan vintga o'xshab ko'rinadigan nosozlik rejimi mavjud, lekin aslida ikki{0}}dollarlik qism noto'g'ri o'rnatilgan. Mil rulman o'rindig'ining orqasida, jurnalga tiqiladi. Xaridor moddiy nuqsonni o'z zimmasiga oladi va kafolat so'raydi. O'ndan to'qqiz marta qulflangan gaykaning yuzi ipning o'qiga to'g'ri kelmadi va milning uchi to'xtaguncha har bir aylanishda millimetrning bir qismini egib turardi.

Biror narsani mahkamlashdan oldin bilishga arziydi.

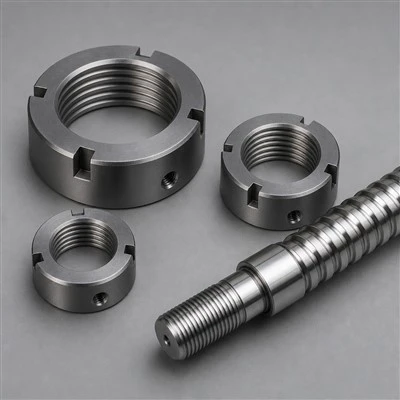

Qulf yong'og'i aslida nimani ushlab turadi

Bilya vintining sobit uchida burchakli kontaktli rulmanlar eksenel qisqichga muhtoj. Milya jurnali pastga buriladi, tishli va qulflangan gayka podshipnikning ichki qismini elkaga tortadi. Ushbu qisqich rulmanning oldingi yukini o'rnatadi va podshipnikning oldingi yuklanishi o'qning eksenel qattiqligini beradi.

Buni to'g'ri bajaring va podshipniklar to'plami o'zini bir qattiq birlik kabi ishlaydi. Ikkala yo'nalishda ham noto'g'ri bo'ling va sizda muammolar bor: juda bo'shashgan va butun o'qda eksenel o'yin bor, hech qanday miqdorda yong'oqni oldindan yuklamaydi, juda qattiq va podshipniklar qizib ketadi va erta o'ladi.

RN seriyasining o'lchamlari

Manba: OND nozik uzatish komponentlari katalogi, Locknut RN Series, P45.

Ip qadamlariga e'tibor bering. M10 × 1,0, bu erda standart qo'pol M10 1,5, M15 × 1,0 2,0 qo'pol qadamga qarshi bo'ladi. Yupqa pitch paypoqning avariyasi emas - u har bir aylanish darajasida qisqich kuchini aniqroq boshqarish imkonini beradi va tebranish ostida bo'shashishga qo'polga qaraganda yaxshiroq qarshilik ko'rsatadi. Agar distribyutor sizga ekvivalent sifatida qo'pol ipli gaykani-taklif qilsa, u bitta emas.

-N varianti bir xil oʻlchamlarga ega va boshqa sirt ishlovi bilan. Ilovangiz yuvilgan yoki nam ekanligini aniq belgilang.

Nonni milning uchiga moslashtirish

Qulflangan gaykaning ipi vintda kesilgan jurnal ipiga mos kelishi kerak. Bizning BK{1}}seriyali sobit{2}}uchun ishlov berish uchun jurnal iplari quyidagicha ishlaydi:

Manba: OND katalogi, Fixed Side BK Machining Size, P46.

Bo'ylab o'qing: BK15 tayanchida ishlaydigan 20 mm vint, M15 × 1 jurnalini oladi, bu RN15 oladi. BK17 tayanchidagi 20 mm vint o'rniga M17×1 - turli gayka oladi. Qo'llab-quvvatlash birligining tanlovi jurnalning ipini aniqlaydi va jurnalning ipi qulflangan gaykani aniqlaydi. Xuddi shu vida diametri, ikki xil javob.

Bu milning so'nggi apparatida-eng keng tarqalgan buyurtma xatosidir. Odamlar vida diametri bo'yicha buyurtma berishadi.

0,01 mm raqam

Mana, kesilgan jurnallarni tushuntiruvchi rasm.

Mil ustidagi podshipnikning o'tiradigan joyi va gaykaning ip o'qi bir-biriga perpendikulyar bo'lishi kerak va qulfning qarama-qarshi tomonlari bir-biriga parallel bo'lishi kerak. Agar ular bo'lmasa, gaykani mahkamlash milning uchini egadi va takroriy egilish uni buzadi. HIWIN to'g'ridan-to'g'ri chegarani belgilaydi: murvat milining oxirida o'lchangan burilish, vintni mahkamlashdan oldin va keyin,0,01 mm dan oshmasligi kerak (HIWIN Ballscrews Texnik ma'lumoti, A2-3 ilovasi).

Bu terish ko'rsatkichi va o'ttiz soniya vaqtingiz bilan to'g'ridan-to'g'ri tekshirish. Milning uchini ko'rsating, gaykani ish momentiga torting, ignani tomosha qiling. Yuzdan ortiq narsa kvadrat emas - uni ajratib oling va mashinani ishga tushirishdan oldin nima ekanligini bilib oling.

Xuddi shu manbadan: milning uchidagi o'tkir burchaklardan qochish kerak, chunki ular stressni jamlaydi. To'g'ri jurnalning elkasida radiusli yoki chamalangan o'tish mavjud bo'lib, Ra0.4 ga tugatilgan. Agar etkazib beruvchi sizga rulman yelkasida o'tkir ichki burchagi bo'lgan milni uzatsa, bu charchoq yorig'i boshlanishini kutmoqda.

Siz qochmoqchi bo'lgan muammoga olib kelmasdan uni o'rnatish

Ipni va o'tirish yuzlarini tozalang. Yong'oqning yuzi ostida qolgan har qanday chip uni egadi va egilgan gayka butun muvaffaqiyatsizlik rejimidir.

Sekin-asta torting va mil{0}}yuk ko'rsatkichini faqat oxirida emas, balki ketayotganda tekshiring.

Keyin o'rnatish vintlarini qulflang. Ikkita olti burchakli rozetkali vintlar guruchli guruchli vintlardek jurnalning ipiga o'rnatiladi va gaykaning orqaga qaytishini to'xtatadi. Guruch qismlari mavjud, shuning uchun o'rnatish vintlari tishlamasligi va ipga zarar yetkazmasligi uchun - arzon to'plamda etishmayotgan bo'lsa, oddiy po'lat vintlarni to'g'ridan-to'g'ri ipga almashtirmang.

Yong'oq uyalariga bolg'acha va musht ishlatmang. U ishlaydi, tez ishlaydi va kvadratlik xatosini qayta kiritish uchun yong'oq yuzini etarlicha deformatsiya qiladi.

Buyurtma berish

Vida modelini va mahkamlangan uchida qaysi qo'llab-quvvatlash moslamasidan foydalanayotganingizni ayting - bu ikki fakt jurnalning ipini va shuning uchun gaykani aniqlaydi. Agar siz milning uchlarini o'zingiz qayta ishlayotgan bo'lsangiz, o'lchamingiz uchun BK ishlov berish chizmasini so'rang va jurnal diametri va samarali ip uzunligiga aniq rioya qiling. Biz bo'sh yoki qo'llab-quvvatlash bloki bilan oldindan o'rnatilgan-qo'llab-quvvatlovchi gaykalarni mos keladigan to'plam sifatida yetkazib beramiz, bu esa mos keladigan muammoni butunlay yo'q qiladi.

Tegishli o'qish

• Bilyali vintni qo'llab-quvvatlash birliklarini qanday tanlash mumkin

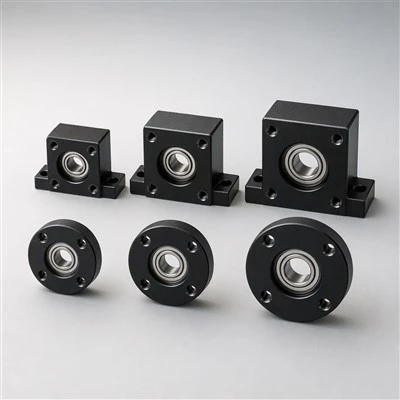

• Bilyali vintni qo'llab-quvvatlash moslamasi BK12 FK15 EK10
• Bilyali vint SFU1605 SFU2005 C7 gardish gayka
• Podshipnik o'rindiqlariga texnik xizmat ko'rsatish va parvarish qilish

Tianjin OuNaiDa sharli vintli mil uchlarini chizmaga o'rnatadi va mos keladigan gayka va tayanch birliklarini etkazib beradi. Vintlar modelini va mahkamlangan{1}}ulagichni yuboring va biz hech narsa kesilmasdan oldin jurnalning ipi va gayka o'lchamini tasdiqlaymiz.
